技術參數
|
項目 |
型號 |

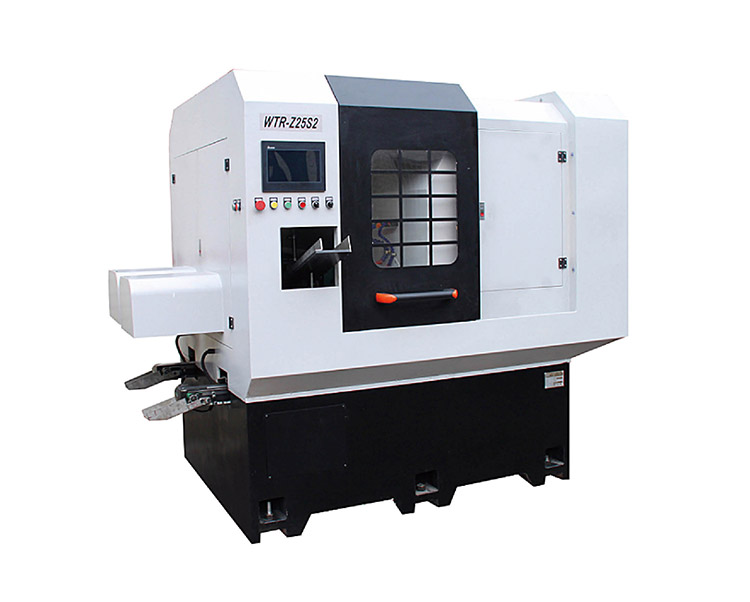

WTR-Z25S2 | WTR-Z35S2 |
|
加工范圍 |
轉孔直徑 |
φ8-φ25 | φ15-φ35 |
|
工件直徑 |
φ18-φ60 | φ18-φ60 | |
|
最大轉孔深度 |
≤120 | ≤120 | |
|
工件長度范圍 |
25-120 | 25-120 | |
|
轉孔行程 |
≤180 | ≤180 | |
|
主軸 |
主軸馬達功率 |
7.5 | 9.5 |
|
主軸轉速 |
50-3000 | 50-3000 | |
|
減速裝置 |
皮帶傳動比 | 皮帶傳動比 | |
|
鉆花規格 |
低速鉆 |
麻花鉆 | 麻花鉆 |
|
高速鉆 |
內冷U鉆 | 內冷U鉆 | |
|
精度范圍 |
孔同心度 |
≤0.20 | ≤0.20 |
|
孔面粗糙度 |
6.3 | 6.3 | |
|
進刀參數 |
進刀移動量 |
230 |
230 |
|
進刀快速移動（m/min） |
18 | 18 | |
|
進刀伺服馬達功率 |
2 | 2 | |
|
機械規格 |
機械尺寸（長*寬*高）（mm） |
2300×1500×2050 | 2300×1500×2050 |
|
機械凈重約 |
3980 | 4350 | |
|
基本配置表 |
數控系統 |
臺灣億圖/寶元 | |
|
主軸電機 |
合資 | ||
|
主電機變頻器 |
日本安川/臺灣臺達 | ||
|
Z軸伺服 |
日本安川/臺灣臺達 | ||
|
主軸鉆孔頭座 |
高速鉆孔主軸頭 | ||
|
導軌 |
臺灣滾柱線軌/臺灣C3絲杠 | ||
|
潤滑系統 |
日本河谷（佛山）生產，自動供給及保護 | ||
|
鏈板排屑機 |
移動式水箱一體式 | ||
|
冷卻系統 |
高壓100mm揚程水泵 | ||
|
機架 |
HT250樹脂沙鑄造 | ||
|
液壓站 |
獨立分體式 | ||
|
備注 |
以上僅供參考，最終以合同為準 | ||
