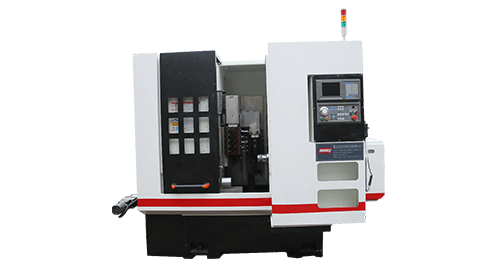

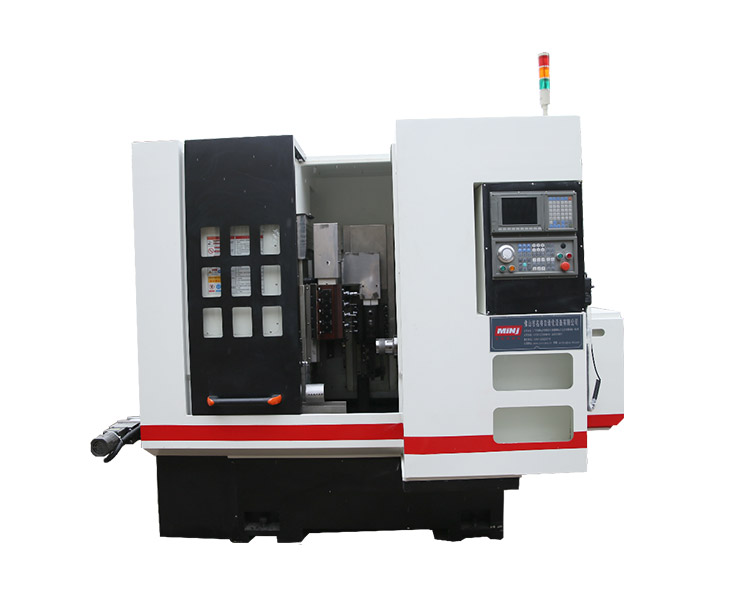

機械規格 | 型號 | WTR-C46×2T-(Y3) | |

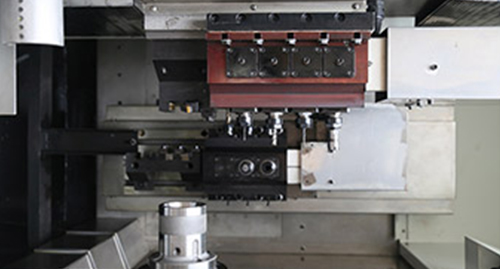

排刀型 | |||
雙主軸 |
主軸 |
貫穿直徑 | φ46 |
移動量X/Z(mm) | 固定 | ||
副主軸 |
貫穿直徑 | φ46 | |
移動量X(直徑)/Z(mm) | 460/400 | ||
加工范圍 |
床身上回轉直徑 (mm) |
650 | |
拖板上回轉直徑 (mm) | 590 | ||
最大棒材通孔直徑 (mm) | φ35 | ||
精度范圍 | 重復定位精度 | ±0.0025 | |
X/Z軸移動量及速率 |
第一滑板X(直徑)/Y(直徑)/Z軸 |
440/760/280 | |
第二滑板Y2(直徑)(mm) | 760 | ||
第一滑板X/Y/Z軸快速移動 (m/min) | 25/25/25 | ||
第二滑板X1/Y1/Z1軸快速移動 (m/min) | 25/25/30 | ||
外形尺寸 |
機械尺寸(長×寬×高)(mm) |
4400×2100×2150 | |
機械凈重 |
機械凈重約 |
4500 | |

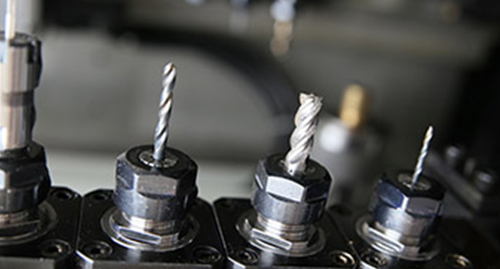

鉆銑動力頭 | ER16/ER20或ER25獨立動力頭;根據實際選用每個Y軸最多3個動力軸。 | ||
分度 |

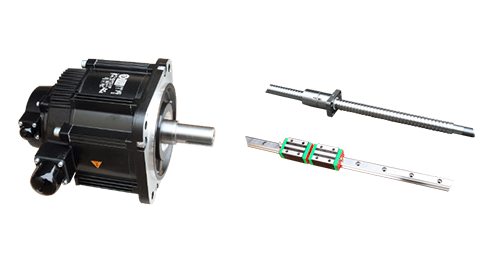

主軸專用伺服電機,360度主軸分度功能,裝液壓剎車 |
