機械規格 |
機型 |
刀塔尾頂 | |||
型號 |
WTR-C3425D |
WTR-C4045D |
WTR-C4275D | ||
主軸 |
中空液壓三爪卡盤 |
6寸 |
8寸 |
10寸 | |
主軸孔徑 |
φ56 |
φ66 |
φ80 | ||
加工范圍 |
床身上最大回轉直徑 |
420 |
450 |
500 | |
拖板最大上回轉直徑 |
160 |
220 |
250 | ||
最大加工直徑 (mm) |
340 |
400 |
420 | ||
最大切削長度 |
250 |
450 |
750 | ||
X/Z軸最大移動量 |
180/330 |
230/530 |
250/850 | ||
X/Z軸最高快速移動 (m/min) |
24/30 |
24/24 |
24/30 | ||

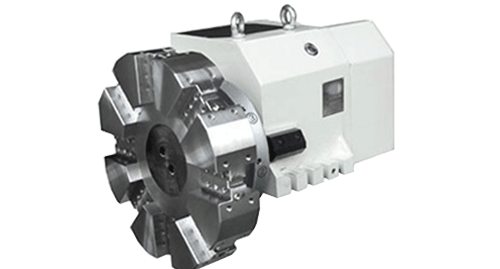

伺服刀塔
(8工位) |
中心高 |
63 |
63 |
80 | |
刀方規格 |
20×20 |
20×20 |
25×25 | ||
液壓尾座mm) |
頂尖套直徑 |
φ72 |
φ72 |
φ72 | |
頂尖套最大行程 |
100 |
100 |
120 | ||
頂尖套錐度 |
MT4 |
MT4 |
MT5 |
