機械規格 |

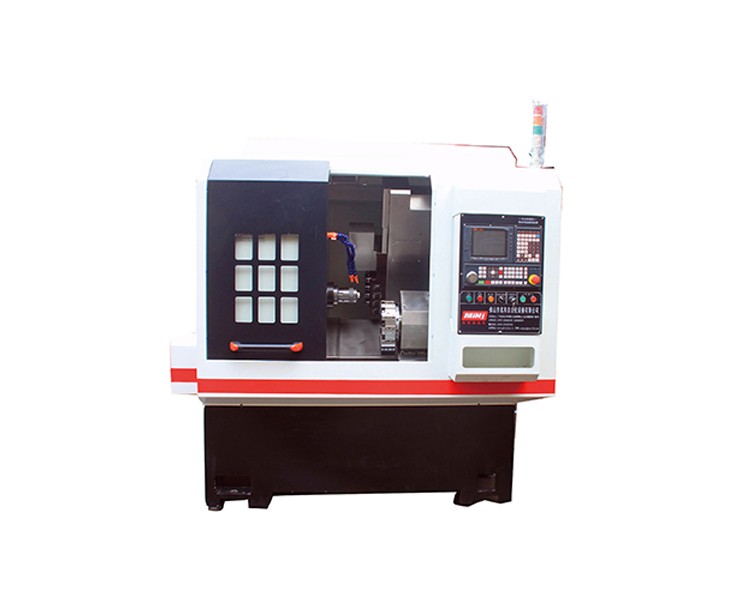

機型 |
WTR-X46TS-Y3 | |
排刀型 | |||
主軸 |
主軸貫穿徑 |
φ46 | |
加工范圍 |
床身上回轉直徑 |
440 |
|
拖板上回轉直徑 |
126 |
||
最大棒材通孔直徑 |
φ35 |
||
精度范圍 |
重復定位精確度 |
±0.003 | |
X/Y/Z軸移動量及速率 |
X(直徑)/Y(直徑)/Z軸移動量 |
700/300/350 | |
X/Y/Z軸最高快速移動(mm) |
24/13/24 |
||
外形尺寸 |
機械尺寸(長×寬×高)(mm) |
1750×1370×1700 |
|
機械凈重 |
機械凈重約 |
2450 |
|

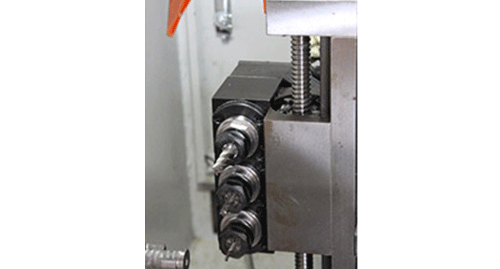

動力頭 |

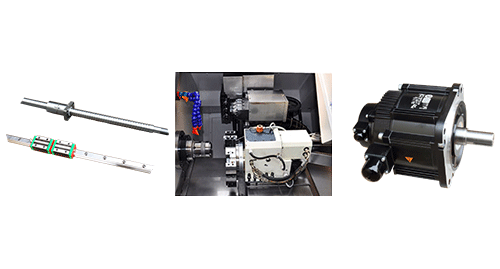

標準帶Y3軸的3動力頭ER16/ER20/ER25;Y軸用高速線軌。(可選2/3/4動力頭) | ||
主軸分度 | 主軸專用伺服電機360度分度功能;主軸裝液壓剎車。 |
