機械規格 |
機型 |
WTR-C56SD-Y8 | |
刀塔型 | |||
主軸 |
主軸貫穿徑 |
φ56 | |
主軸鼻端 |
A2-5 |
||
加工范圍 |
床身上回轉直徑 |
500 |
|
拖板上回轉直徑 |
160 |
||
最大棒材通孔直徑 |
φ45 |
||
精度范圍 |
X/Y/Z軸重復定位精確度 |
±0.0025 | |
C軸分度精度 |
0.005 | ||
X/Y/Z軸移動量及速率 |
X(直徑)/Y(直徑)/Z軸移動量 |
800/480/400 | |
X/Y/Z軸最高快速移動(mm) |
25/15/25 |
||
外形尺寸 |
機械尺寸(長×寬×高)(mm) |
2180×1750×2150 |
|
機械凈重 |
機械凈重約 |
3500 |
|

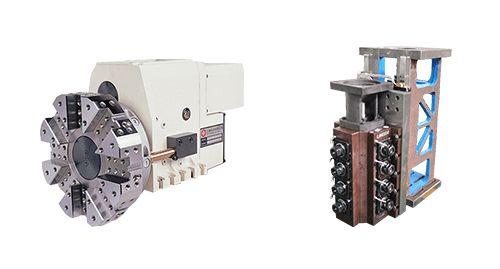

鉆銑動力頭 |
標準帶ER25或ER20;;整體式動力頭(端4+側4),齒輪傳動;Y軸高速線軌。 | ||
主軸分度 | 主軸全閉環控制智能型磁感應編碼器+齒輪分度;主軸裝液壓剎車。 |
